Push Pull 25W 8k UL tap 35%/4-8-16 Ohm

6AQ5, 6V6, 6BQ5, EL84, SV83

PZ
Codice PP-EI68061CV-N
Prezzo lordo 48,0000 EUR/PZ
(IVA compresa 22%)
Sconto
Prezzo netto 48,0000 EUR/PZ
(IVA compresa 22%)
Disponibilità 27 PZ
Prezzi per quantità (fino a):
2 PZ 48,0000 EUR/PZ (IVA compresa 22%)
4 PZ 46,0000 EUR/PZ (IVA compresa 22%)
6 PZ 44,0000 EUR/PZ (IVA compresa 22%)
8 PZ 42,0000 EUR/PZ (IVA compresa 22%)
10 PZ 39,0000 EUR/PZ (IVA compresa 22%)

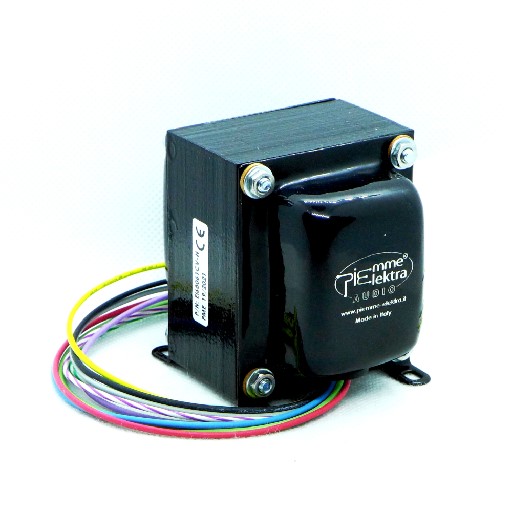

HI-FI/GUITAR Push Pull Output Tranformer

Power: 25W @ 1kHz
Input: 8.000 Ohm
Output: 4-8-16 Ohm
Ultra Lineary Tap: 35%
Total Primary inductance: 160H Typ. @20Hz 5V
Total Primary resistance: Max 220 Ohm
Primary resistance imbalance: +/-1%
4 OHM Secondary resistance: 0.28 Ohm
8 OHM Secondary resistance: 0.40 Ohm
16 OHM Secondary resistance: 0.81 Ohm
Leakage inductance 4-8-16 Ohm: 24-17-19mH @1kHz 5V series

Bandwidt 25W: 29-35.000Hz +/- 1dB
Bandwidt 25W: 23-44.000Hz +/- 2dB
Bandwidt 25W: 19-49.000Hz +/- 3dB

Bandwidt 10W: 21-35.000Hz +/- 1dB
Bandwidt 10W: 16-44.000Hz +/- 2dB
Bandwidt 10W: 14-49.000Hz +/- 3dB

Bandwidt 1W: 9-35.000Hz +/- 1dB
Bandwidt 1W: 7-44.000Hz +/- 2dB
Bandwidt 1W: 6-49.000Hz +/- 3dB

THD @20Hz 25W: 34%
THD @20Hz 10W: 23%
THD @20Hz 1W: 1.5%
Capacitance PRI/SEC: 1100pF max
Windings intercalated in 5 sections
Magnetic core EI68 sheet, 35mm pack Grain oriented M6
Weight: 1060gr
