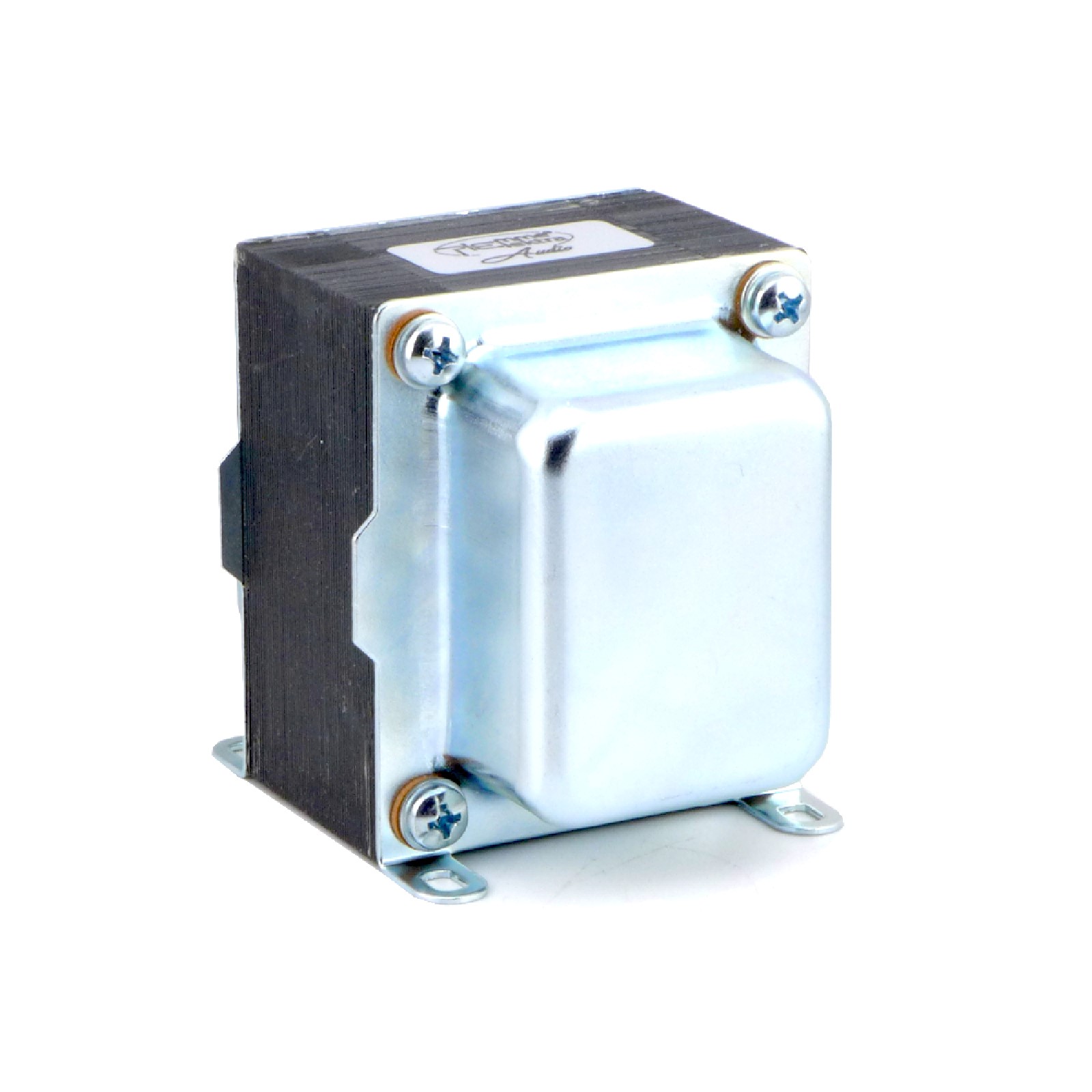

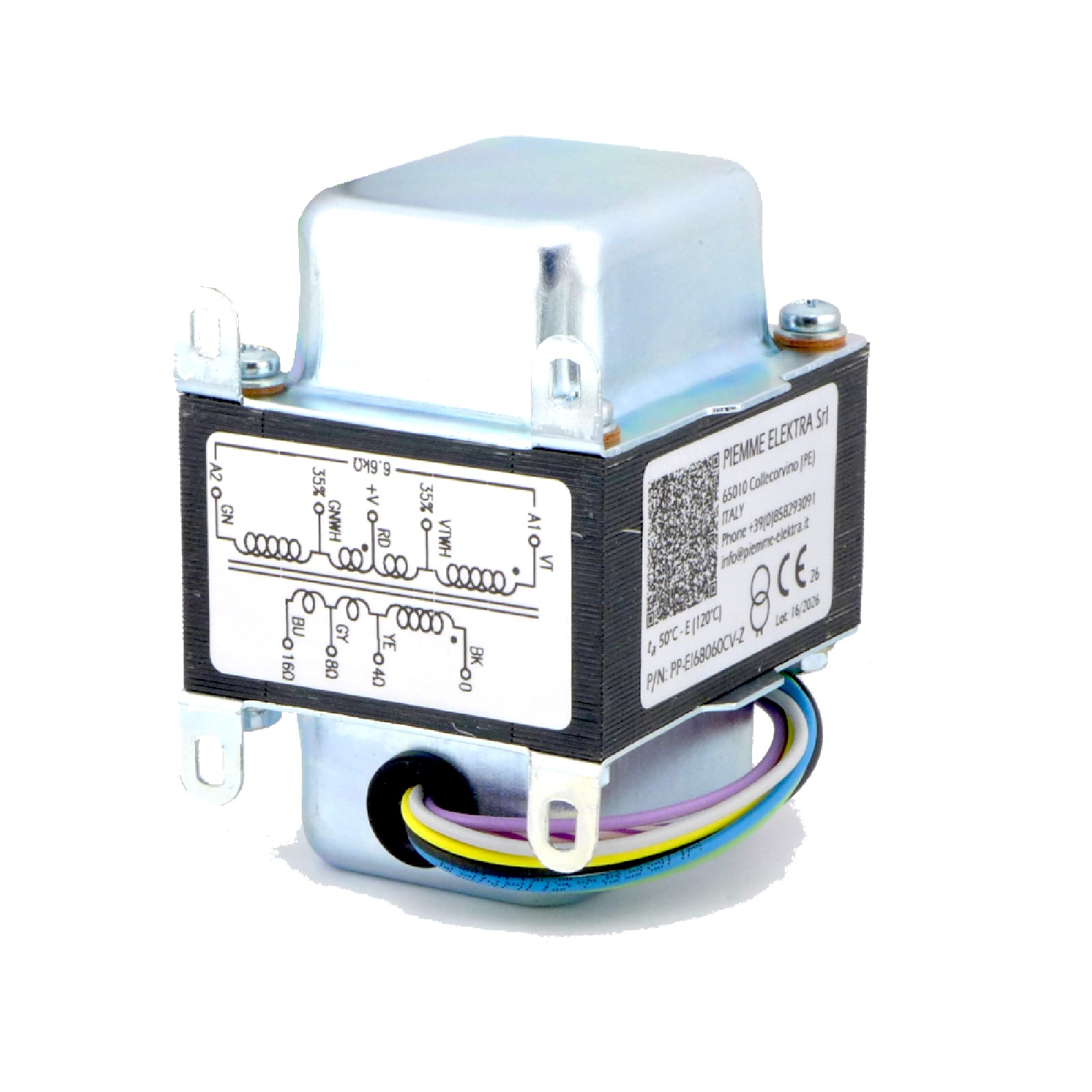

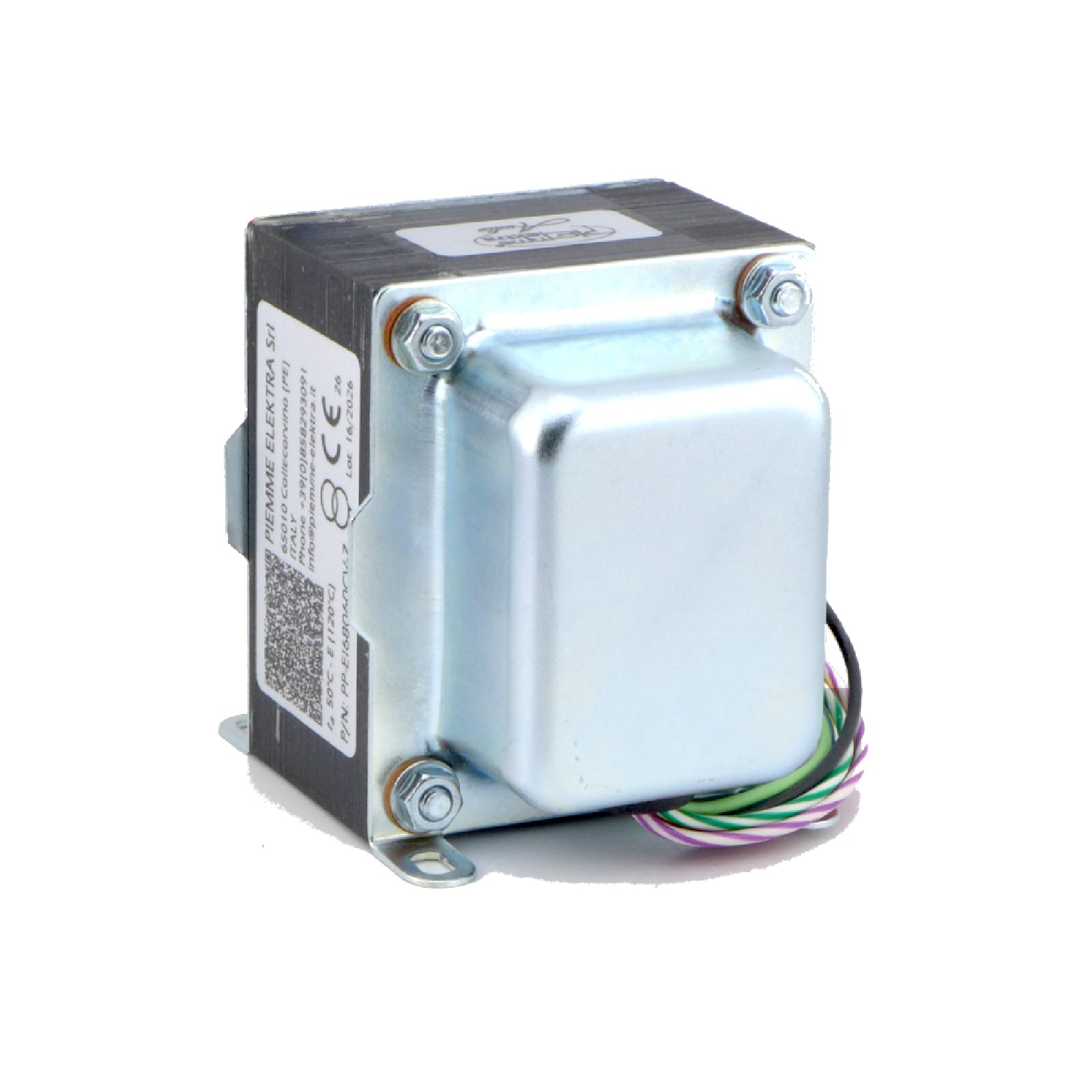

Push Pull 25W 6,6k UL tap 35%/4-8-16 Ohm

6AQ5, 6L6, 6V6, 5881, KT66, KT88, EL34

PZ
Codice PP-EI68060CV-Z
Prezzo lordo 46,0000 EUR/PZ
(IVA compresa 22%)
Sconto
Prezzo netto 46,0000 EUR/PZ
(IVA compresa 22%)
Disponibilità 17 PZ
HI-FI/GUITAR Push Pull Output Tranformer

Power: 25W @ 1kHz
Input: 6.600 Ohm
Output: 4-8-16 Ohm
Ultra Lineary Tap: 35%
Total Primary inductance: 140H Typ. @20Hz 5V
Total Primary resistance: Max 200 Ohm
Primary resistance imbalance: +/-1%
4 OHM Secondary resistance: 0.26 Ohm
8 OHM Secondary resistance: 0.37 Ohm
16 OHM Secondary resistance: 0.78 Ohm
Leakage inductance 4-8-16 Ohm: 16-10-13mH @10kHz 5V series

Bandwidt 25W: 30-48.000Hz +/- 1dB
Bandwidt 25W: 24-59.000Hz +/- 2dB
Bandwidt 25W: 20-66.000Hz +/- 3dB

Bandwidt 10W: 22-48.000Hz +/- 1dB
Bandwidt 10W: 17-59.000Hz +/- 2dB
Bandwidt 10W: 14-66.000Hz +/- 3dB

Bandwidt 1W: 9-48.000Hz +/- 1dB
Bandwidt 1W: 7-59.000Hz +/- 2dB
Bandwidt 1W: 6-66.000Hz +/- 3dB

THD @20Hz 25W: 35%
THD @20Hz 10W: 25%
THD @20Hz 1W: 1.7%
Capacitance PRI/SEC: 1100pF max
Windings intercalated in 5 sections
Magnetic core: EI68 35mm pack, Annealed Grain Oriented M6T35
Weight: 1060gr
