Kit 3 trasf. Scherzo/Giochino/Insulto f.
PCL82/ECL82/PCL86/ECL86/EL84
Kit 3 trasf. Scherzo/Giochino/Insulto f.
| Codice | LOSCHERZO-ILGIOCHINO |
| Prezzo lordo |
225,0000 EUR/PZ
(IVA compresa 22%) |
| Sconto | |
| Prezzo netto |
225,0000 EUR/PZ
(IVA compresa 22%) |
| Disponibilità | 9 PZ |

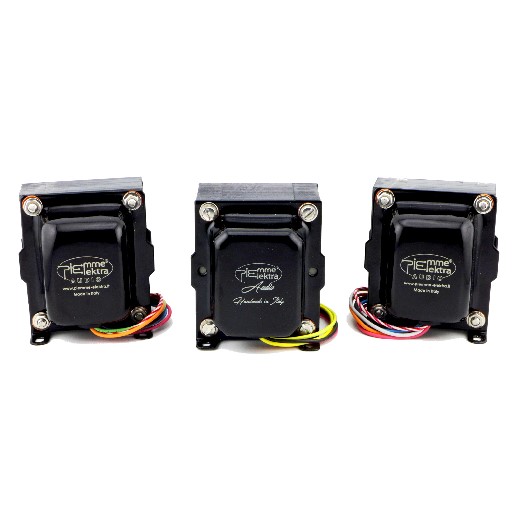

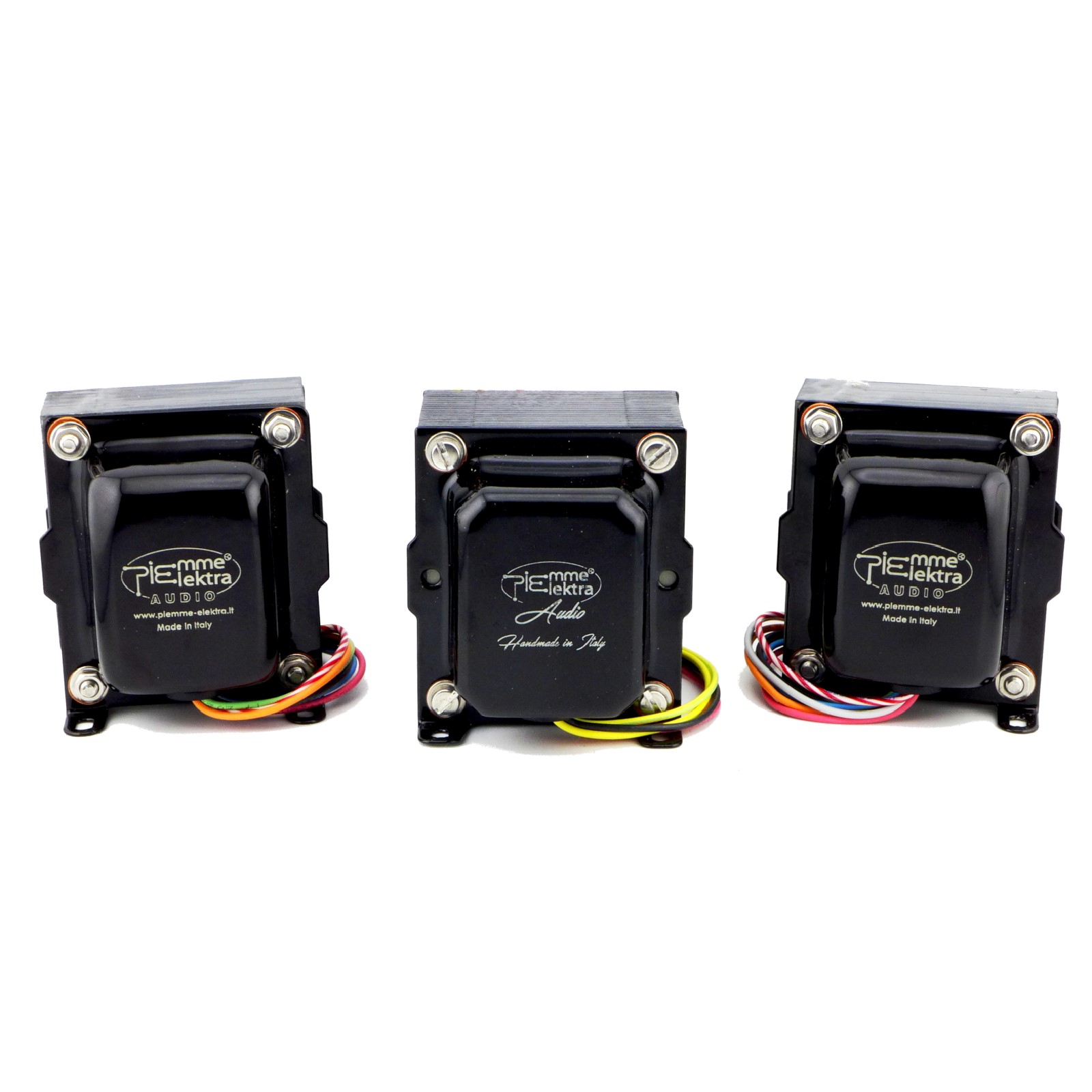

Kit trasformatori per Ampli S.E.'' LO SCHERZO / IL GIOCHINO / L'INSULTO FINALE''
1x Trasformatore di alimentazione P/N PS-EI68001CV-N R02
Idoneo sel SE PCL82/ECL82/PCL86/ECL86/EL84/6V6, 6AQ5, EL3N, EBL1, EBL21, EL41, etc. Lo Scherzo/Il Giochino/L'Insulto Finale, vari PREAMP ed altri piccoli amplificatori valvolari
Power: 56VA
Input: 220-230-240V ( RDC 37 Ohm @230V)
Output:
- 0-220-230-240V- 0.150A ( Rdc 76-80-83 Ohm)
(Tensioni a vuoto 230,9-241,5-252V)
- Aux 20V 0.15A (21.3V a vuoto)
- 0-6.3V/13/16V ( 2A/0.8/0.8A) non caricabili contemporaneamete a massima potenza (non superare 56VA al primario)
(Tensioni a vuoto 6.7-13.65-16.77V)
Possibile utilizzo dell'avvolgimento aux in serie ( in fase o controfase) è possibile aggiungere o togliere 20V ad ogni singola tensione anodica potendo così ottenere le seguenti tensioni secondarie:
200-210-220-240-250-260V
Regolazione da vuoto a carico max 8%
Schermo tra primario e secondario
Lamierino a grani orientati
2x Output transformer P/N SE-EI68037-CV-N R02
Power: 5W
Input: 4.5-5-5.6kOhm (UL43-41-39%)
Output: 8 Ohm
Avvolto in 7 sections
Capacità PRI/SEC 1600pF max
Lamierini a grani orientati RICOTTI
Induttanda primario: 22-25-28H
Resistenza primario : 400-425-455 Ohm max
Induttanza dispersa @10kHz: 7.4-7.7-8.4mH
Resistenda DC secondario 0.95 Ohm
Idc 50mA
Banda passante +/-3dB @3W: 17-92.000Hz
THD@20Hz -3W-40mA: 5%
In opzione si può aggiungere induttore 10H
