315W 230V-SCH 330 a 400V step 10V 0.61A

45-60V 0.1A, 2x6.3VCT 4.5A, 2x12.6V 1.2A

PZ
Codice PS-EI11424CV-N
Prezzo lordo 178,0000 EUR/PZ
(IVA compresa 22%)
Sconto 7%
Prezzo netto 165,5400 EUR/PZ
(IVA compresa 22%)
Disponibilità 10 PZ

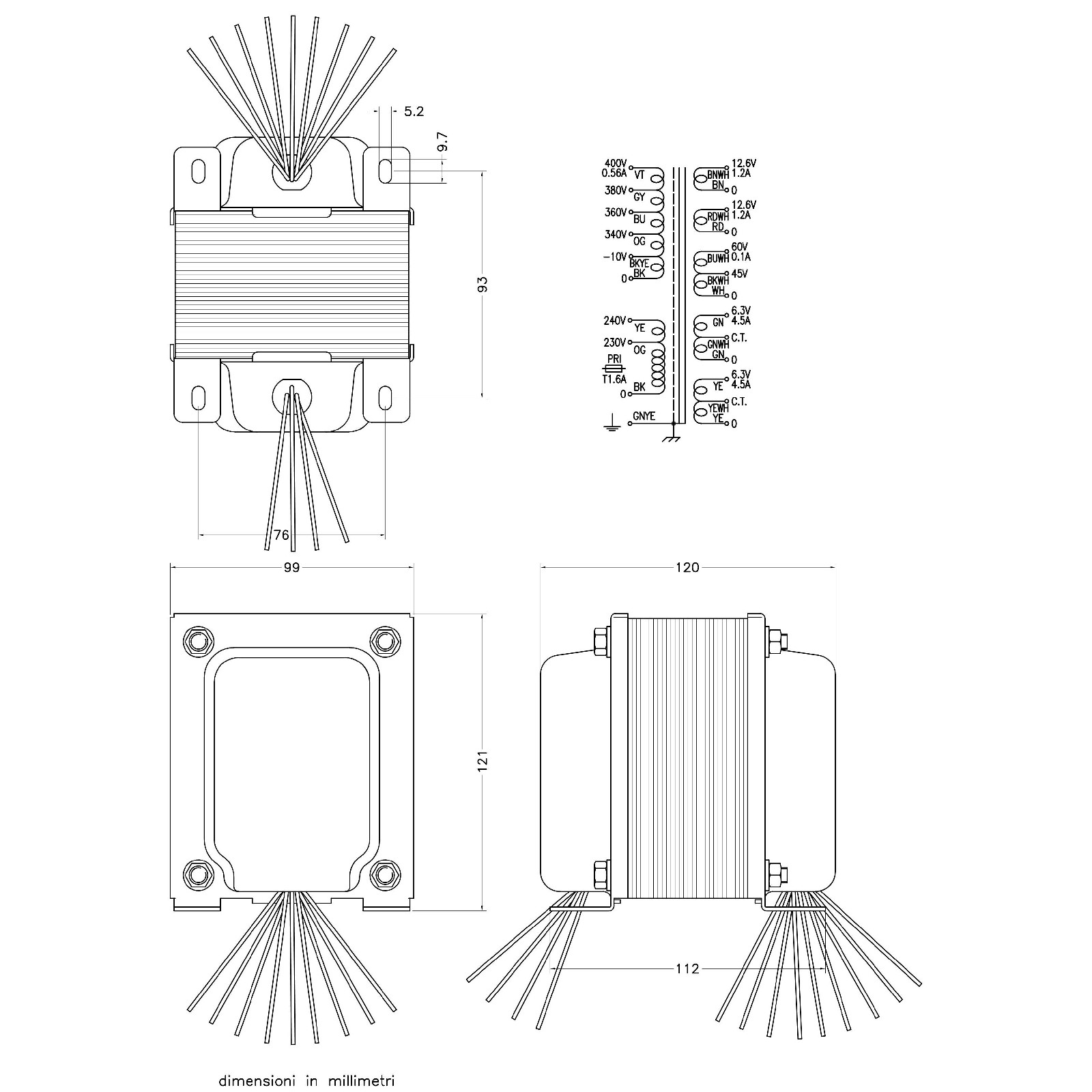

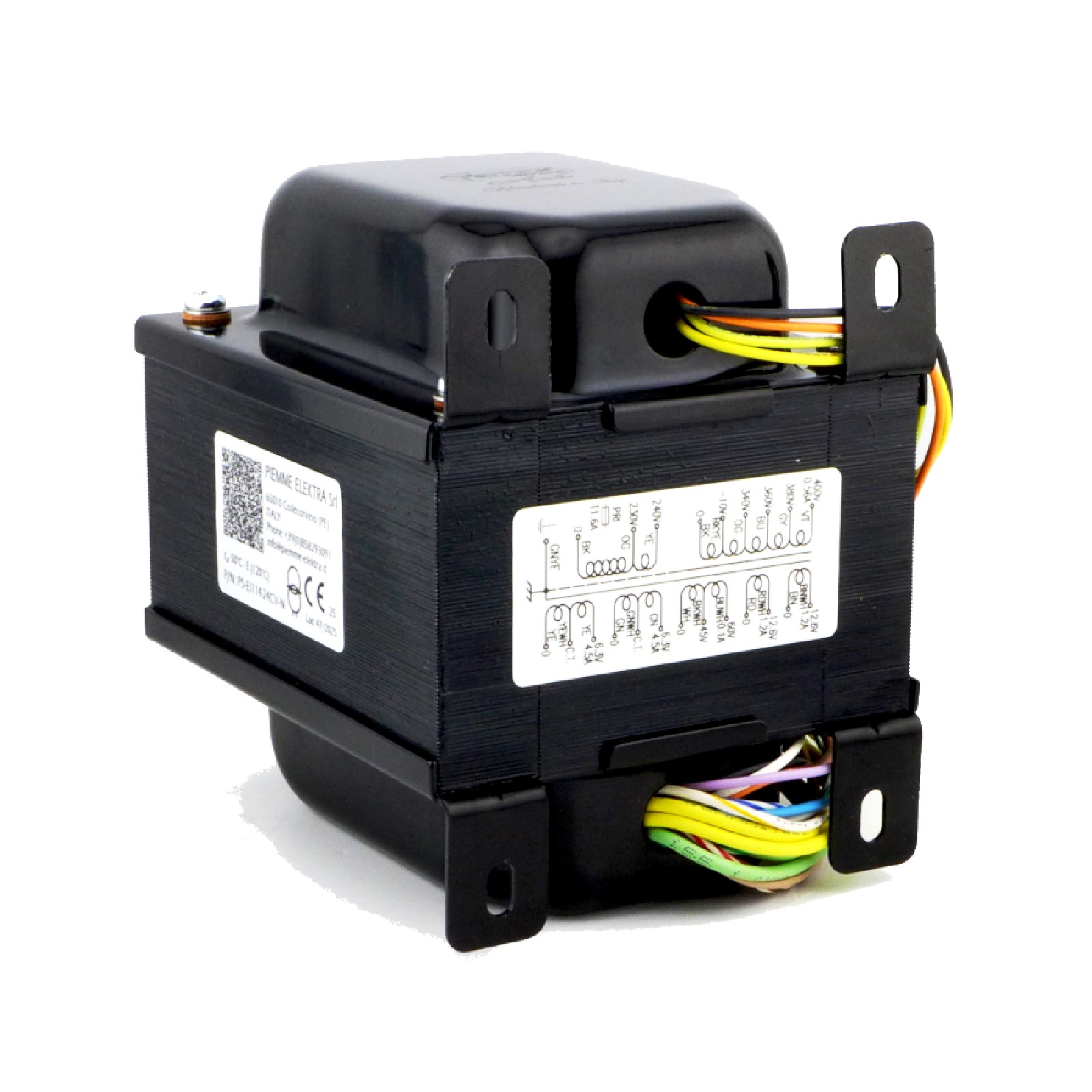

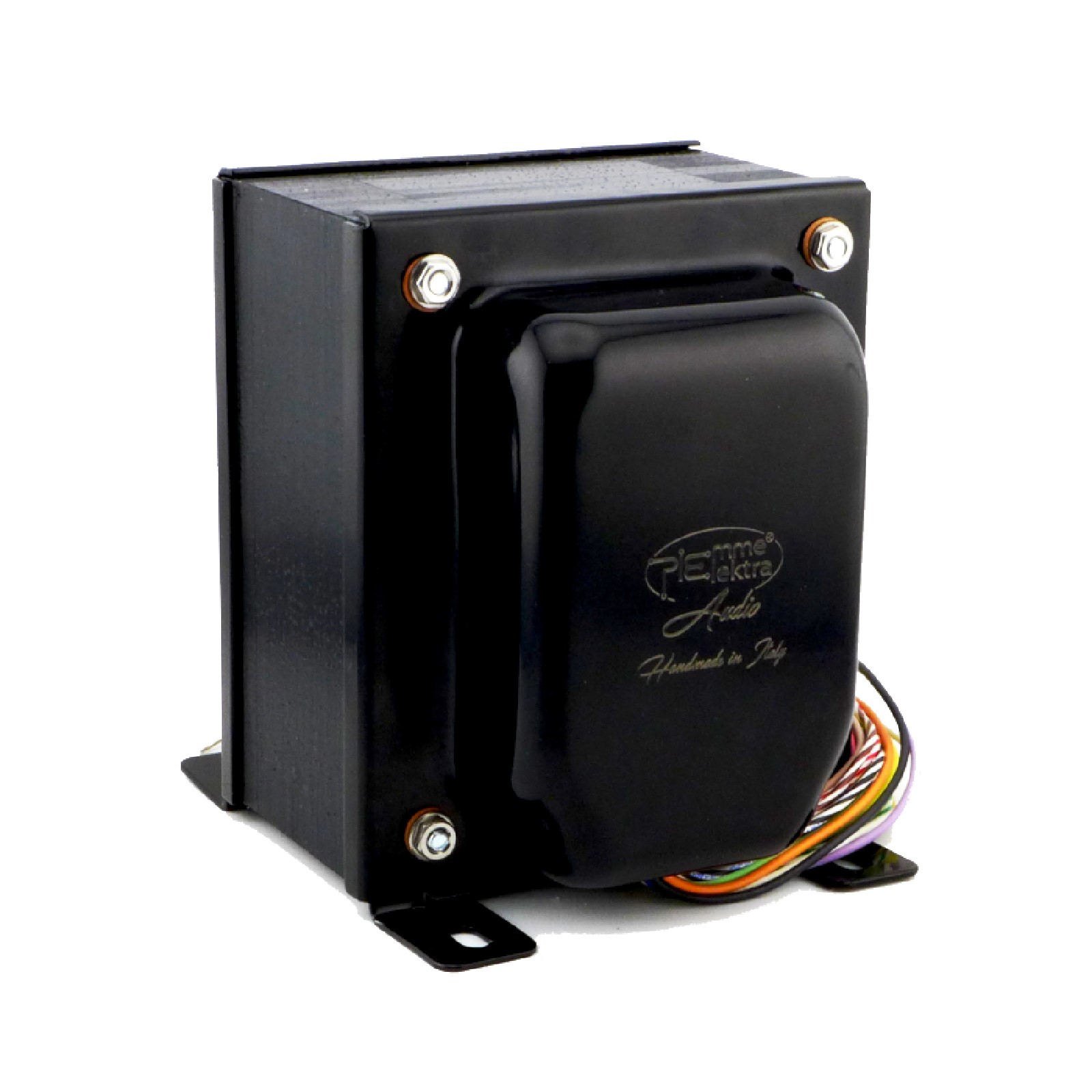

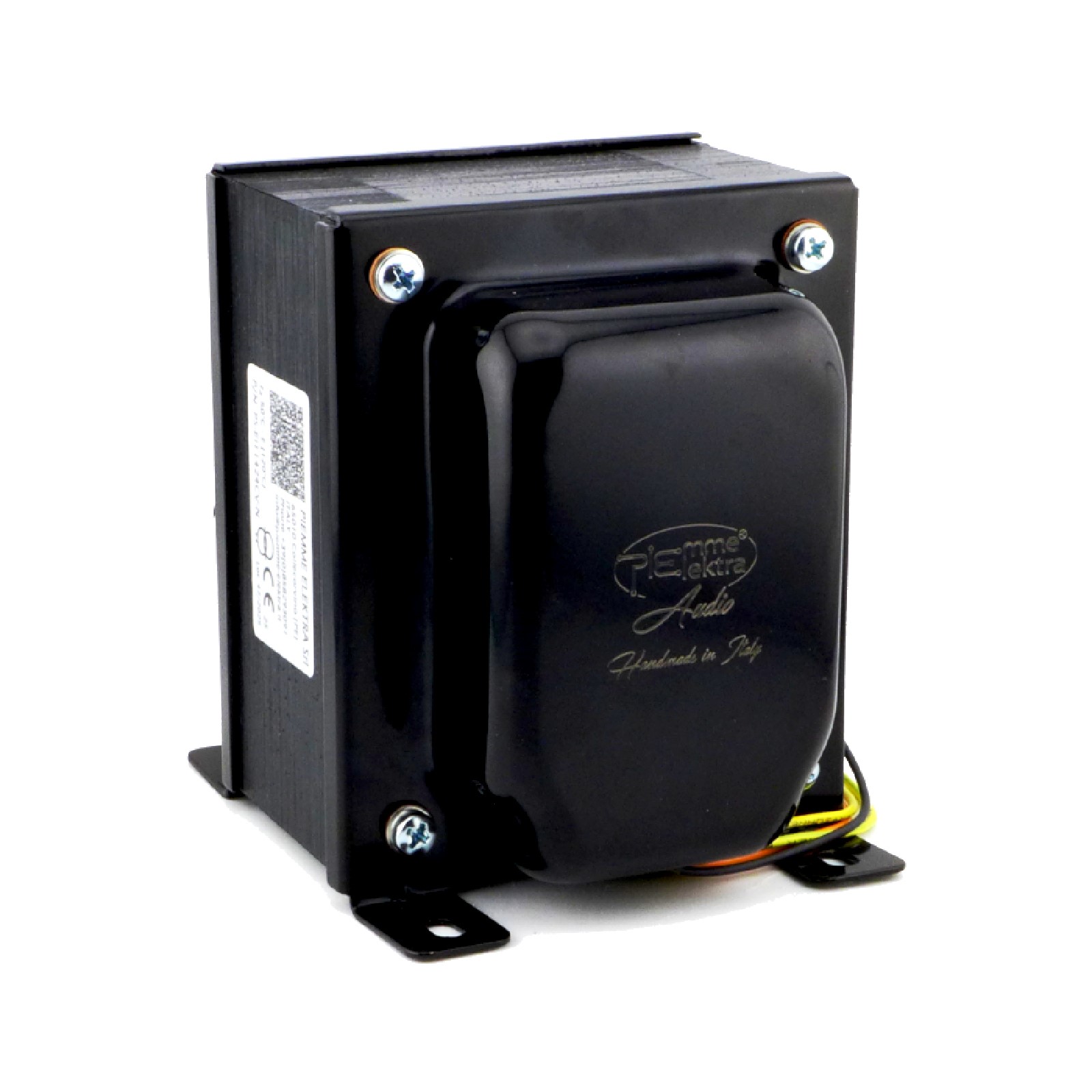

315W power Supply Transformer
Idoneo anche per ampli PP EL34/KT88 Nuova Elettronica LX1113
Pri 230-240V ( 2.6-2.7 Ohm)
Pri/Sec SCREEN
Sec1 - 330/340/350/360/370/380/390/400V 0.61A
Sec2 - 45-60V 100mA
Sec3 - 6.3V CT 4.5A
Sec4 - 6.3V CT 4.5A
Sec5 - 12.6V 1.2A
Sec6 - 12.6V 1.2A

Uscite SEC1 Anodica 0.61A medio:
NE/GI-AR 330V -341.0V a vuoto - 0.67A - 12.6 Ohm
NE-AR 340V -350.9V a vuoto - 0.65A - 13.0 Ohm
NE/GI-BL 350V -361.6V a vuoto - 0.63A - 13.4 Ohm
NE-BL 360V -371.6V a vuoto - 0.61A - 13.8 Ohm
NE/GI-GR 370V -382.2V a vuoto - 0.60A - 14.2 Ohm
NE-GR 380V -392.2V a vuoto - 0.58A - 14.6 Ohm
NE/GI-VI 390V -402.8V a vuoto - 0.57A - 15.0 Ohm
NE-VI 400V -412.8V a vuoto - 0.56A - 15.4 Ohm

Uscita SEC2 Bias 0.1A
BI-BI/NE - 45V - 45.86V a vuoto
BI-BI/BL - 60V - 61.15V a vuoto

Usciata SEC3 e SEC4 Filamenti 4.5A
GI-GI/BI-GI - 6.3V CT ( 3.15-0-3.15V) 6.647V a vuoto - 44mOhm
VE-VE/BI-VE - 6.3V CT ( 3.15-0-3.15V) 6.647V a vuoto - 44mOhm
Parallelabili per ottenere 9A ( attenzione verificare che siano in fase o si crea un corto circuito)

Uscita SEC4 e SEC5 Ausiliari/Filamenti 1.2A
RO-RO/BI 12.6V - 13.29V a vuoto - 217mOhm
MA-MA/BI 12.6V - 13.29V a vuoto - 217mOhm
